- 产品范围：
- 安装在20A以下分支电路上，额定电压为120V的触摸调光器或600V以下的非触摸调光器
- 调光器的负载功率最小为300W或300VA，最大为2000W或2000VA，按50W或50VA等级增加
- 不包括仅使用一个电阻器或变压器来实现调光功能的调光器
- 不包括模块式、柜式或控制台式结构
- 不包括主要用于剧院的调光器
4.5 载流部件
4.5.1 概述
- 调光器应该提供载流量至少为调光器最大额定电流的导线的连接方式
- 导线的现场连接方式应采用接线螺丝、压力接线器、引线之一种
4.5.2 带电部件
- 带电部件不能出现位移，以免对调光器性能造成负面影响，或使安全间隙减小
- 接线端子之间、带电件和金属之间应确保下表的最小距离：
4.5.3 接线端子
- 焊接接头或压力线连接器的端子板应采用不小于27 mm厚的金属，端子螺丝孔至少有两个螺纹
- 接线端子的螺丝应符合扭矩和拔出试验的要求
- 未电镀的铁或钢不能作为紧固螺母和螺钉，如果部件不用于输送电流，可以使用不锈钢或通过镀锌等类似涂层来防止腐蚀的钢
4.5.4 电源引线
- 如果带有电线接入分支电路，至少要100mm长
- 电线的载流量和额定电压不应小于调光器的最大额定电压，线径满足下表：
4.6 接地
- 调光器应采用以下之一种方式与设备地线连接：
- 裸铜地线或具有绿色绝缘层（带或不带一个或多个黄色条纹）的接地线，接地线的长度不小于150mm
- 能够固定12AWG电线的接地端
- 安装在开关盒的调光器，其面板应接地
4.7 开关
- 调光器应有一个空气隔离开关来断开负载，例如机械开关或继电器
- 开关断开后，负载回路中的导体应全部断开
- 如果开关上并联有氖泡，则不认为开关是断开的
- 开关应接在火线（L）上
- 开关应不需要工具或打开面板就能直接操作
- 开关触点不能使用可能会引起腐蚀或影响开关性能的材料制作
4.8 面板
- 与调光器一起销售的面板应符合UL514D和2 No. 42的要求
- 如果带有枷板，且已经符合UL514D和2 No. 42关于面板的要求，则只起装饰作用的面板不需要符合UL514D
4.9 触摸式调光器
- 触摸式调光器的的阻抗应限制泄漏电流不超过5mA，该阻抗应提供两个独立装置提供，其中每一个装置都能限制泄漏电流不超过0.5mA
- 可以使用金属膜电阻、碳膜电阻、绕线电阻、金属釉电阻、金属化聚酯薄膜电容器、符合UL1414的耦合和旁路电容器等部件提供阻抗
5. 测试
5.1 测试条件
- 在任何试验前或试验过程中，不得对机械部件进行调整、润滑或其他调节
- 测试电压按照下表要求：
- 在过载和耐久性测试期间，调光器的接地线应串接15A的不可恢复的、非延时保险丝
5.2 测试负载的类型
5.2.1 钨丝灯
- 如果使用钨丝灯作为测试负载，调光器功率低于500W时，用500W灯泡做负载；超过500W时，选尽可能多的500W灯泡做负载。工作周期不应超过每分钟1个循环，且每个周期灯至少关闭55秒
- 如果使用模拟负载，则要保证负载启动电流满足下表：
5.2.2 电感镇流器或变压器
- 用于测试调光器额定电流的感性负载不得与其他的电抗器或电阻并联
- 负载的功率因数应该校准到0.75-0.8
5.2.3 电子镇流器和节能灯
- 温升使用电阻负载或钨丝灯负载
- 过载和耐久性测试使用下图负载
5.2.4 电子变压器
- 使用钨丝灯负载进行测试
5.3 过载测试
- 6个样品
- 100次循环，速率6-10次/分钟
- 若调光器的负载是钨丝灯，额定功率为1200W或以下时，测试负载应为额定负载值的150%；额定功率为1200W以上时，测试负载应为额定负载值的125%
- 若调光器的负载是电感镇流器、电子镇流器或电子变压器，测试负载应为额定负载的150%
- 所有可触及的接地部件和不带电金属部件应通过15A不可换的、非延时的保险丝接地
- 测试接受后，样品能正常工作，15A保险丝没有断开
5.4 耐久性测试
- 6个样品
- 10000次循环，速率6-10次/分钟
- 负载按标称负载
- 所有可触及的接地部件和不带电金属部件应通过15A不可换的、非延时的保险丝接地
- 测试接受后，样品能正常工作，15A保险丝没有断开
5.5 温升测试
- 6个样品

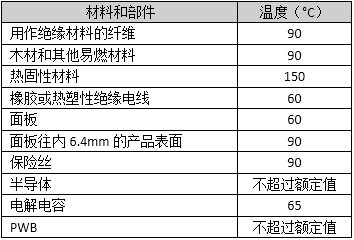

- 试验应在25℃环境下进行，温度测量值不应超过下表的温度限值：
- 测量使用的热电偶应与被测材料表面可靠接触，线径在24 AWG ~30 AWG之间
- 样品安装在下图的测试板上，使用1位、2位和3位面板分别测试，如果样品只能安装在1位面板内，则6个样品都应测试
5.6 绝缘耐压测试
- 完成温升测试的6个样品
- 测试电压为1KV+2Un，但不能低于1.5KV，持续时间1分钟
- 试验电压施加在如下部位：
- 带电部件与不带电部件或地线之间
- 带电部件与低压部件之间
5.7 空气隔离开关试验
- 6个样品
- 在额定电压下测试100个循环
5.8 电线安全性测试
- 带有电线连接到分支电路的调光器需要进行测试
- 每条电线都应能承受90N拉力，持续1分钟不能有明显位移
5.9 扭矩和拉拔试验
- 对于采用接线端子的调光器应进行测试
- 每个端子应连接好12AWG单芯铜导线，导线应缠绕螺丝2/3-3/4圈，使用螺丝刀施加8N的扭力，端子或调光器不能有任何损坏
- 电线紧固后，每个端子的每根电线应能承受90N的拉力测试，持续1分钟后，电线相对于端子的位置不得有任何可见位移
5.10 极限短路测试
- 6个样品
- 安装在温升测试的墙壁电盒里，安装金属盖板
- L端连接30A不可换的、非延时保险丝
- 供电电源的容量至少1000A
- 可触及的接地部件和不带电金属部件应通过15A不可换的、非延时的保险丝接地
- 调光器的整个裸露表面应使用棉花覆盖
- 6个样品分两组，分别在开关断开和接通状态进行测试，且其中3个样品分别处于最亮、中间和最暗状态
- 棉花不能起火
5.11 直流偏置测试
- 用于控制电感镇流器或变压器的调光器需要测试
- 调光器在额定负载下，直至温度恒定
- 流过负载的直流电压不超过2V
5.12 模型应力释放扭变试验
- 一个完整的调光器（带有外壳）放置在烘箱中，烘箱温度为比正常温升测试时的材料最高温度高10℃，持续7小时
- 实验结束后，调光器的热塑性部件不得软化，冷却后不得出现收缩、扭曲或其他变形
- 带电部件与不带电部件或接地金属之间的绝缘距离不得缩短
5.13 触摸式调光器泄漏电流测试
- 试验电路如下：
- 测试仪表应为电子或直接显示类型
- 触摸式调光器处于室温下，在S1闭合后5s内测量泄漏电流，并在连续工作1小时后再测量一次
- 在最低、中间和最高亮度下分别测量一次
- 泄漏电流不能超过5mA
6. 制造和生产测试
6.1 绝缘耐压测试
- 生产线上的每个调光器都应进行测试，调光器应该完全组装完成
- 试验电压施加在带电部件能和可能触及的不带电部件之间
7. 标志
- 如果产品出口至加拿大，应标有英语和法语警告语
- 调光器应永久标有最大电气额定值，包括电压、电流或功率、频率
- 在调光器上永久标有以下内容：
- 制造商名称或商标
- 标有声明“For Control Of Permanently Installed _______ Lamp Fixtures Only（仅用于永久性装有 灯的控制器）”或等效语句，其中空白处填写适合的负载类型，例如白炽灯、荧光灯、LED等
- 制造日期
- 调光器、包装盒或说明书上应标有调光器型号
- 当调光器用于群组安装时的降额系数
- 用来控制电感镇流器的调光器，需要标明兼容的电感镇流器的厂家和型号
- 用来控制电子镇流器的调光器，需要采用以下一种或多种形式标注兼容的电子镇流器的厂家和型号
- 调光器外壳上
- 包装盒及卡纸
- 制造商网站
- 当使用网站提供信息时，网址应标记在调光器、包装和/或卡纸上，网址可以是URL或二维码
- 标记可以采用模制、雕刻、印刷、标签等形式
7.2 现场接线端子
- 若调光器的接线端子仅用于铜线，应标注“Use copper wire only（仅用于铜线）”或如下标志
- 若调光器的接线端子仅用于铝线，应标注“Use aluminum wire only（仅用于铝线）”
- 若调光器的接线端子可用于铜线或铝线，应标注“Use copper or aluminum wire（可用于铜线或铝线）” 或如下标志
7.3 警告语
- 调光器上、包装盒或说明书上应标有以下警告内容之一：
-
- 用于控制镇流器时：“To Reduce the Risk of Overheating And Possible Damage To Other Equipment, Do Not Install To Control A Receptacle, A Motor-Operated Appliance, Or A Transformer-Supplied Appliance”
- 用于控制钨丝灯时：“To Reduce the Risk of Overheating And Possible Damage To Other Equipment, Do Not Install To Control A Receptacle, A Motor-Operated Appliance, A Fluorescent Lighting Fixture, Or A Transformer-Supplied Appliance”
- 用于控制变压器时：“To Reduce the Risk of Overheating And Possible Damage To Other Equipment, Do Not Install To Control A Receptacle Or A Motor-Operated Appliance”
